LED Drive Board

鉄道模型等のジオラマ作成時には必ずと言って良いほどにLEDを埋め込んで飾りますが、配線を行う際にLEDや抵抗の配線が数十本、数百本となり配線が煩雑になってしまいます。

その配線を少しでもスッキリさせたいとの事で、このボードを作成しました。

1枚のボードには120点のLEDが配線できるようになっており、ボード上には制限抵抗も実装していますので、コネクタ(ピンヘッダ)にはダイレクトにLEDを配線することができます。

また、120点のLEDを10点づつ12ブロックに分割し、スイッチを付ける事により点灯のON/OFFを可能としています。(CPUボードのI/Oにより直接制御することも可)

特長

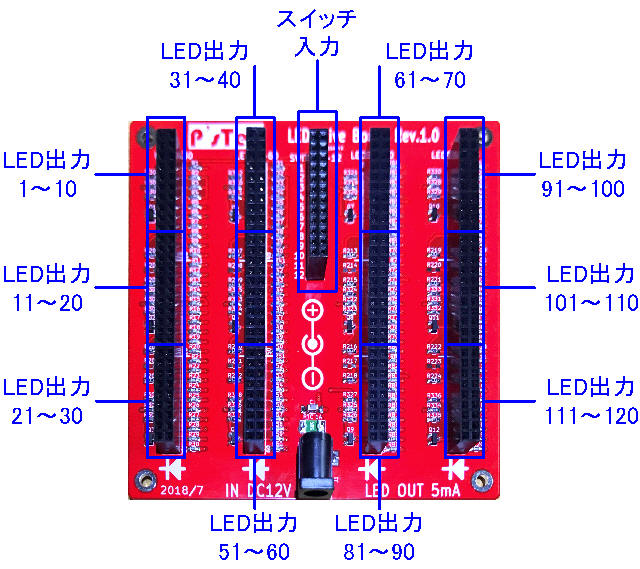

bulletLED接続数。。。120点
bulletボード上には制限抵抗が実装済のため直接LEDを配線可能
bullet駆動電流は4〜5mA程度(LEDのVfにより変わります)
bullet電源。。。DC12V1.2A以上

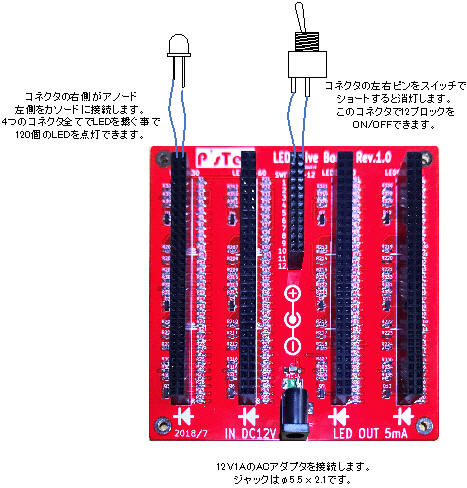

bullet120点のLEDは12ブロックに分かれており、スイッチを追加することによりON/OFFが可能(スイッチ未接続時はLED点灯)
bulletスイッチ入力はCPUボードのポートにて制御可能(3.3V〜5V Isink1.5mA以上)
bullet接続コネクタは2.54mmピッチのピンソケットを使用しています。
bulletDCジャックはφ5.5-2.1mm

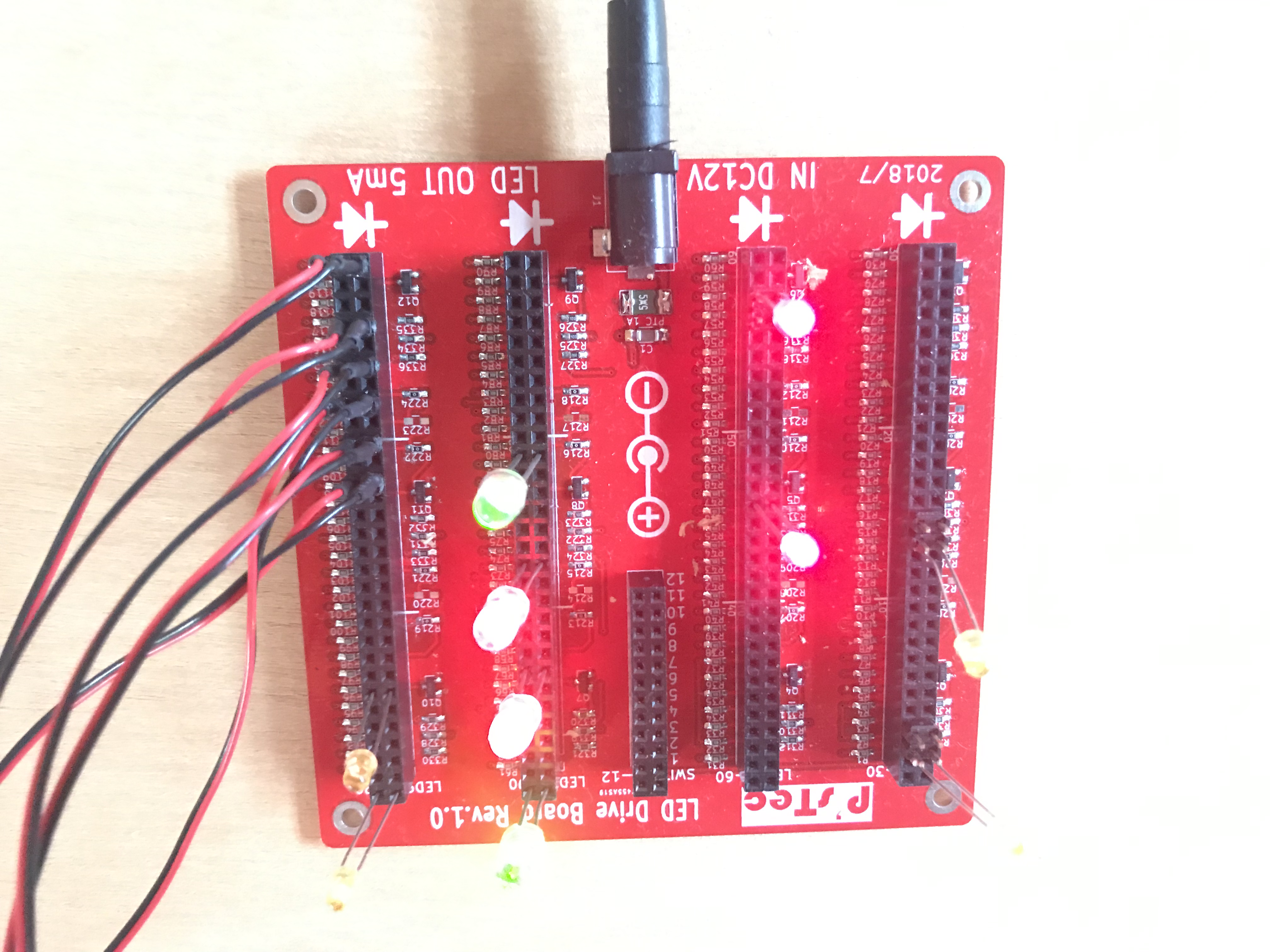

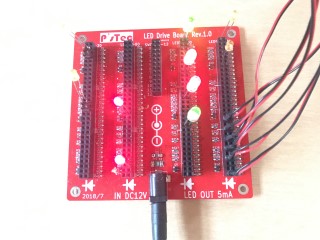

ボード外観



Youtube

bulletLED Drive Boardの紹介動画です。

スイッチを使ってON/OFFする以外にMPUボード(Arduino)を使って点灯制御にも挑戦しています。

LED Drive Boardの製造動画です。全て手作りしています。

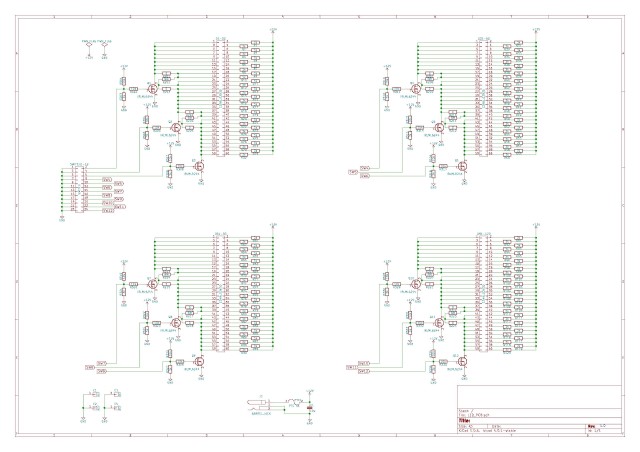

回路図

配線

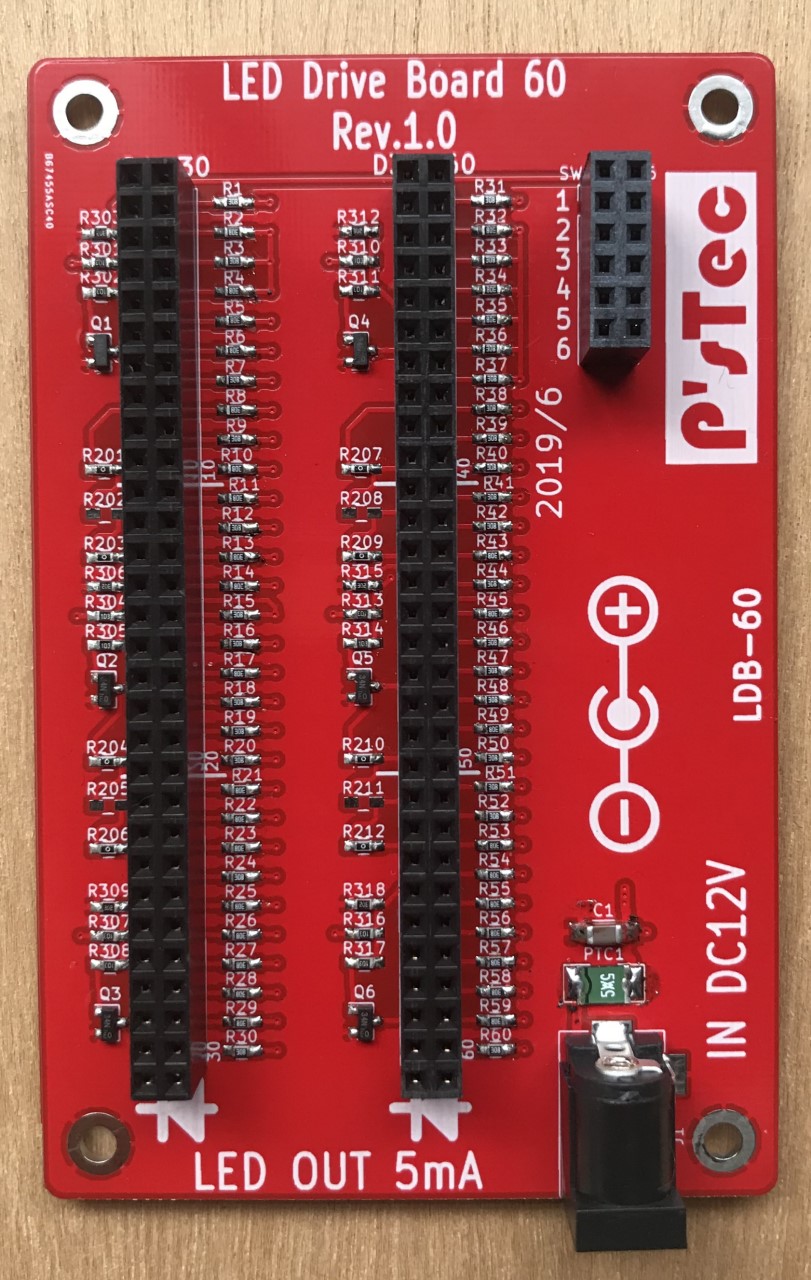

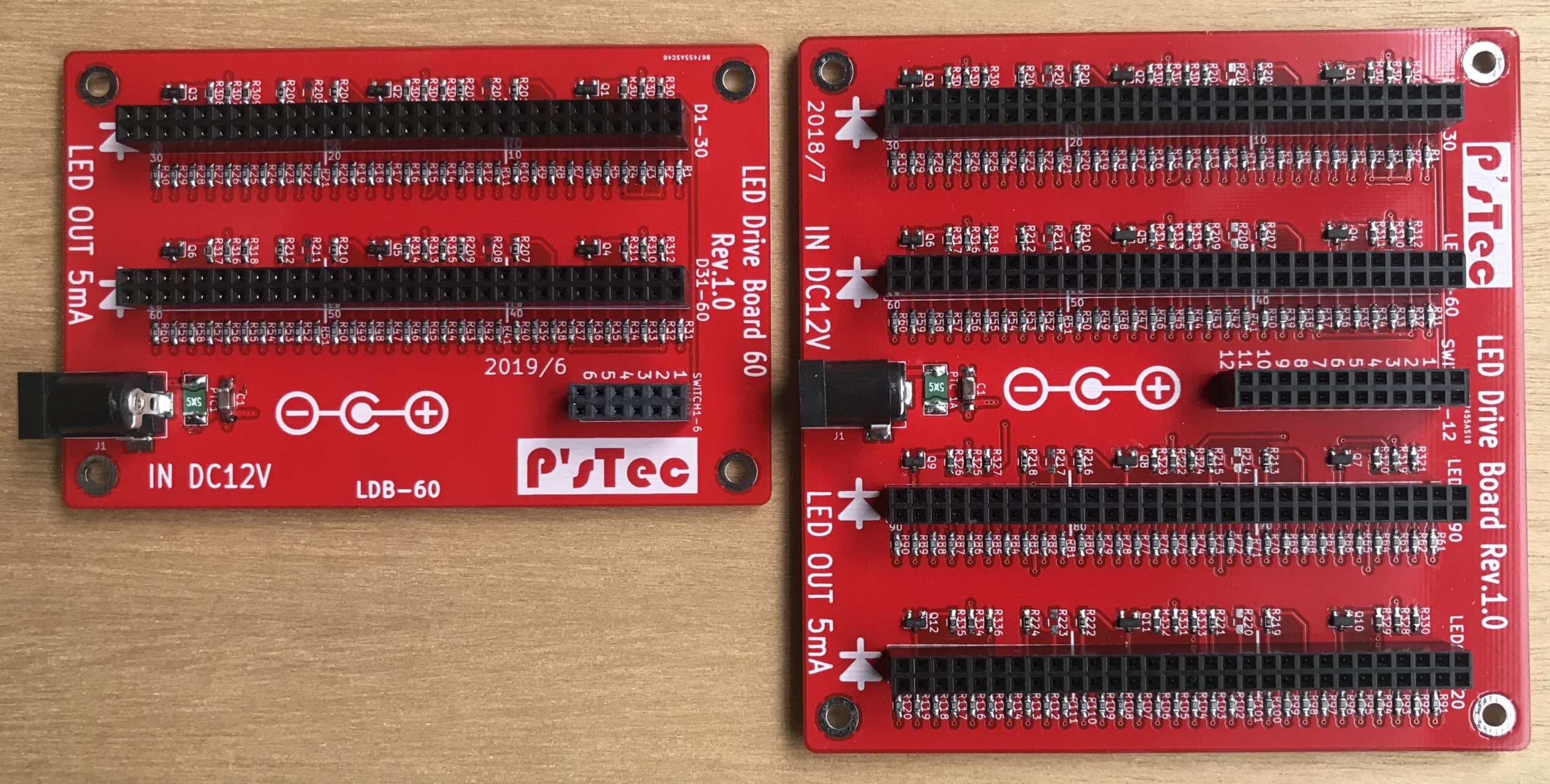

2019/8/12 LED60点版を追加しました。

LED120点に対して丁度左半分になっています。

スイッチ操作ブロックは今までと同じLED10コ毎で6ブロックとなります。
