今回からPCBgogoさまよりキバンの提供を頂いています。

当方のキバンをそのまま作製するのでは難易度も高いと思いますので、簡単なユニバーサルキバンのデータを作成しました。

データはフリーのKiCADを使用して回路図とアートワークを作成しています。

設計までの範囲ではKiCADで誰でも無償で試せますので是非この機会にプリント基板を作成しては如何でしょうか。

また、アートワークデータが出来上がれば、PCBgogoさまにて$5 ( 送料OCSにて$15 ) からプリント基板が作成できます。

PCBgogoさまは中国の深センにあるキバンメーカーで、キバン作製から電子部品実装まで製作を行って頂けます。

ホームページも日本語なので日本メーカーに発注しているのではないかと錯覚もしてしまいます。

また、メールのやり取りで言葉の心配があるかとは思いますが心配は不要です。

日本語のできる担当者とメールのやり取りができますので安心です。

では、宣伝はこの辺にして内容に入ります。

今回のArduinoNANOのユニバーサルキバンですが、

KiCADの操作も多少のCAD経験があれば何とかなるかと思いますので生データをダウンロードできるようにしておきます。

但し、回路図面はユニバーサルキバンと言う事で沢山のピンヘッダを並べているだけですので変なツッコミはなしですよ。

KiCADデータダウンロード

KiCADをインストールしておいて下さい。

ダウンロードし解凍後に「ArduinoNANO_Universal.kicad_pro」をダブルクリックすればデータは開けます。

修正したい部分を必要に応じて変更し、ガーバーデータを作成すればプリント基板を作製できます。

また、修正が必要なければ、「Gerber」のフォルダに入っている圧縮ファイル(ArduinoNANO_Universal-drl_map.zip)のみPCBgogoさまに入稿することで簡単にキバンが出来上がります。

	仕様

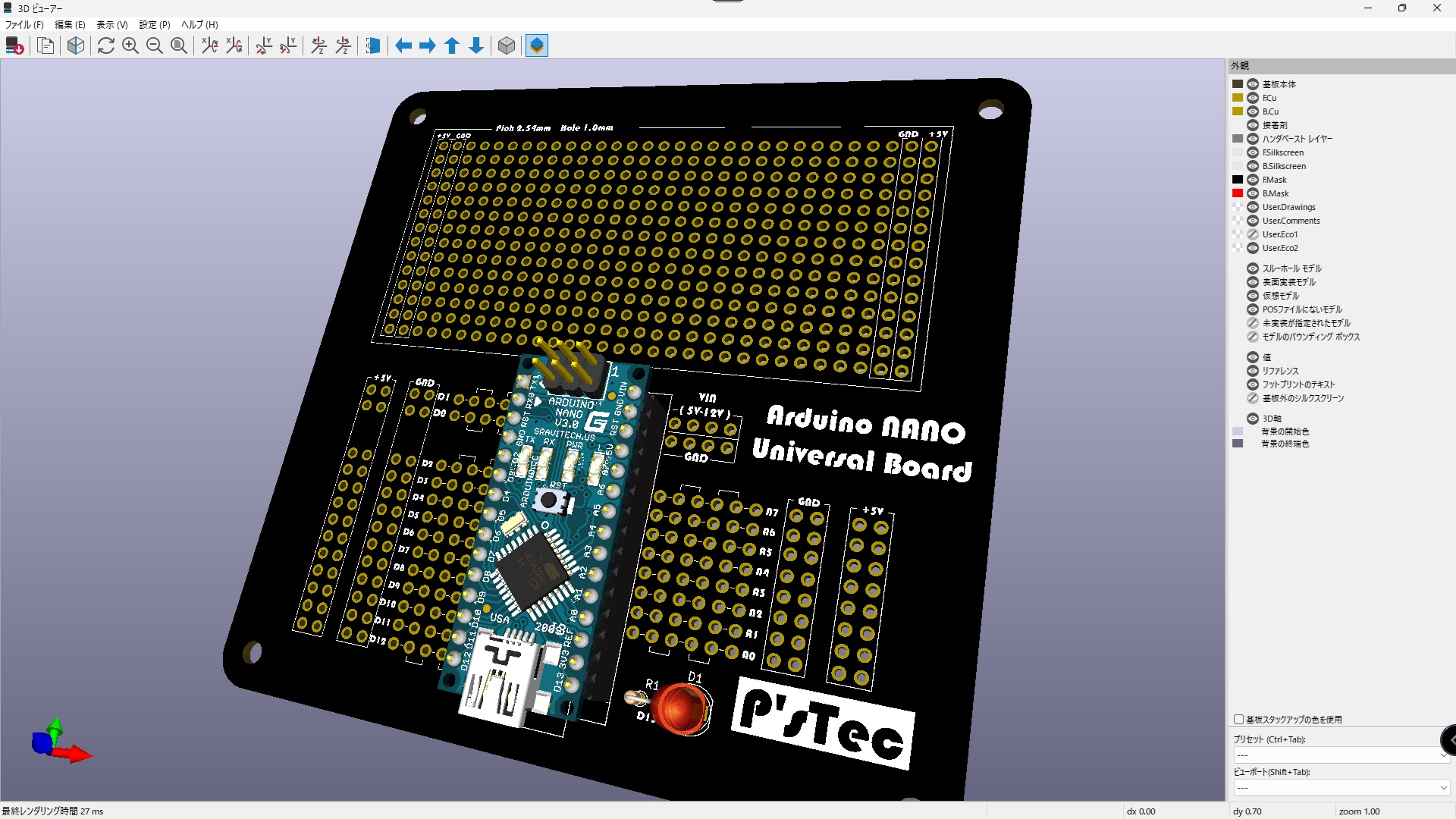

3D外観	キバン作製仕様板材　FR-4 外形寸法　100mm x 100mm 枚数10枚層数　両面 FR4-TG TG150 板厚　1.6mm レジスト　黒(何色を選択してもOK) シルク　白金端子　なし表面処理　有鉛はんだ(ROHS対応は無鉛はんだ) その他について特に指定なければ初期値のままでOKです。	Arduino NANOを使った電子工作に最適な、ユニバーサルキバンです。データをダウンロードできますで、そのままPCBgogoさまに依頼すればプリント基板が上がってきます。 100 x 100mm以下で10枚までは特別価格にて作製して貰えます。

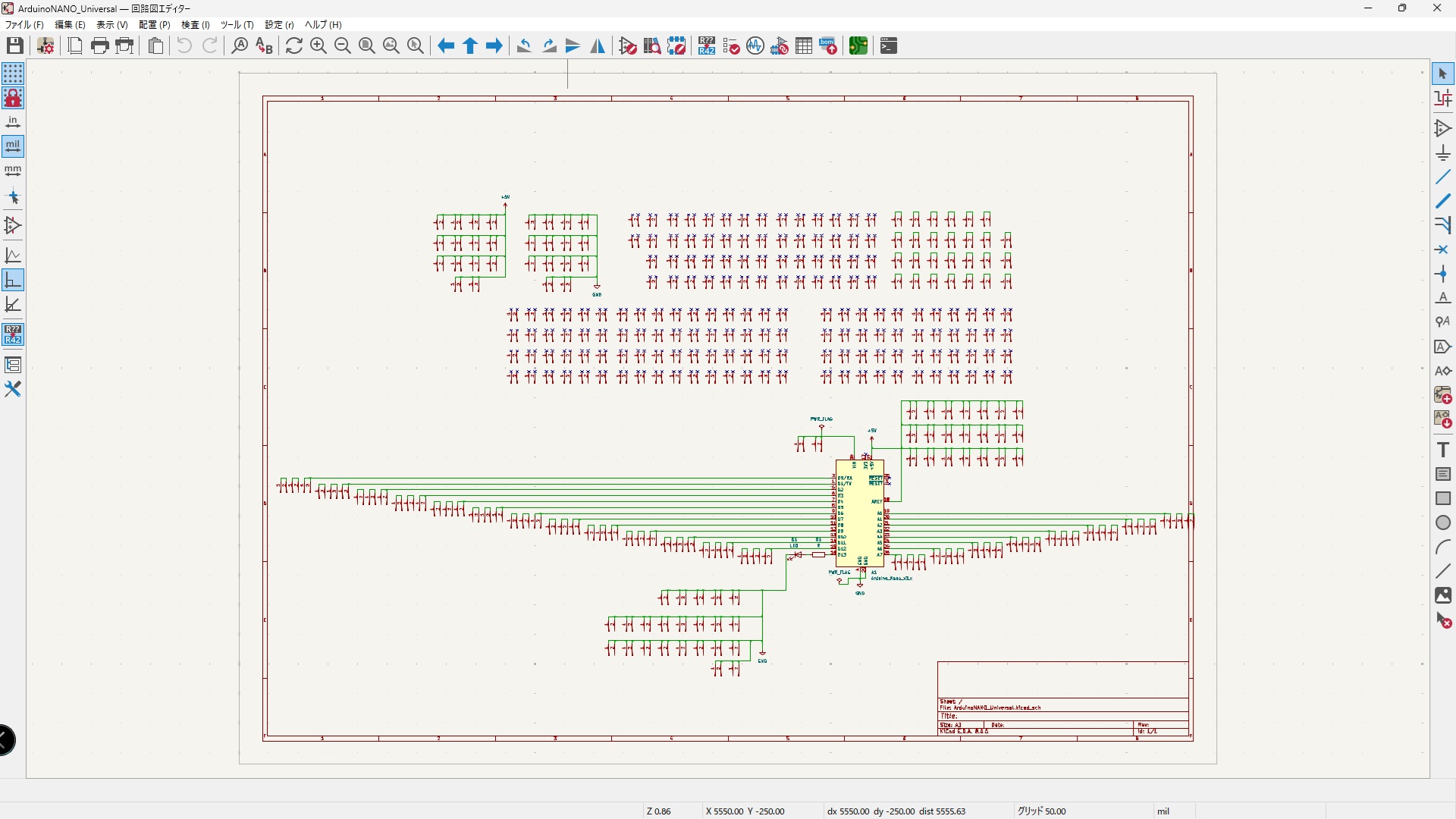

回路図		回路図としては一般的ではありませんが、ユニバーサルキバン用にエラーの内容作成してます。

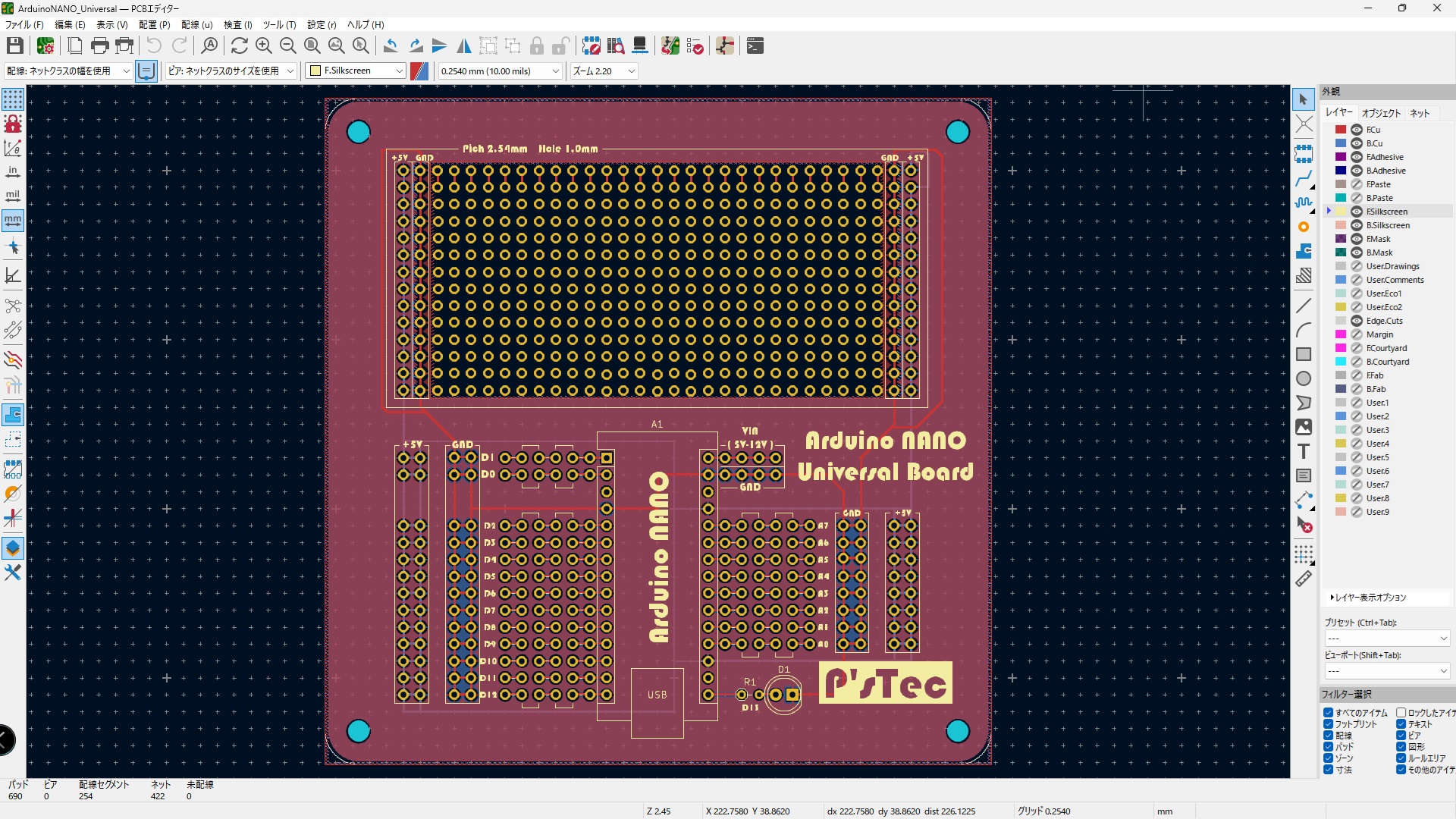

アートワーク図	今回必要なガーバーデータ (末尾の拡張子で判断できます) F_Cu.gtl。。。表面銅箔データ B_Cu.gbl。。。裏面銅箔データ F_Silkscreen.gto。。。表面シルク印刷データ F_Mask.gts。。。表面レジストデータ B_Mask.gts。。。裏面レジストデータ Edge_Cuts.gm1。。。キバン外形データ .drl。。。穴あけデータ drl_map.ps。。。マップデータ	下半分がArduinoNANOと周辺のポートに接続できる様作っています。上半分は普通のユニバーサルキバンと同じです。




P'sTecではカスタムオーダーの業務もお受けしていますのでご相談下さい。
